通過洗滌的方式除去廢氣中的所含的酸性、鹵化物、灰塵等雜質的塔體被稱為洗滌塔。由于廢氣中一般均含有一定的腐蝕性成分，如SO2、HCL、NO3等酸性因子，故而市場上常用的洗滌塔以玻璃鋼洗滌塔與PP洗滌塔這兩種耐腐蝕性較強的材質為主。本文主要介紹的是洗滌塔的結構組成方面的知識。

洗滌塔的內部結構主要可以分為三大部分，即塔底部的儲液裝置、噴淋裝置以及儲物裝置。

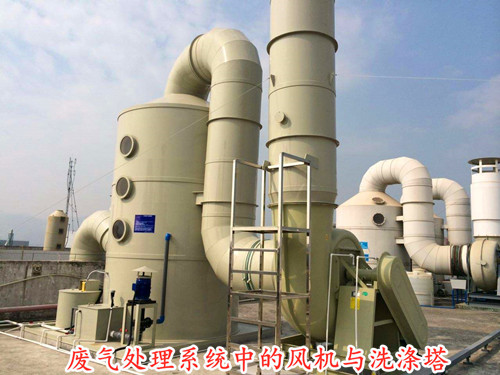

在前文有提到過洗滌塔的工作原理是廢氣由管道進入塔體底部，然后向上游走，經過一層層的噴淋凈化之后由塔體頂部的除霧裝置除霧，最后由玻璃鋼離心風機通過管道排至大氣環境中。

一般的洗滌塔結構如下：
1、塔體（圓柱形或方形）
常用的圓柱形塔體為立式洗滌塔，方形的則為臥式洗滌塔。相較于后者，立式洗滌塔的使用更多一些，因為其占地面積小且處理效率高。

2、塔體底部（進風口）
如果洗滌塔采用Xmm制作，則塔體底部厚度要增加2-3mm。因為在使用的時候會在塔體底部儲存大量的洗滌液，廢棄的進入口則位于塔體底部。

3、噴淋裝置
噴淋裝是由塔外的泵經管道連接至塔體內部，根據需要處理的廢氣量決定處理的等級，即噴淋的數量。噴淋裝置中除了噴淋嘴之外，還包括網格板，在噴淋嘴將洗滌液霧化噴出之后會在其網格上形成保護膜，使其能夠與廢氣有更充分的反應。

除此之外，在網格板上面需要安放一定量的廢氣球，經廢氣的流動帶動廢氣球的轉動，進一步提高廢氣的凈化效率。

4、除霧層（隔水層）
由于廢氣經過噴淋裝置凈化之后，會含有一定量的水分，故而會在塔體的頂部設置一層隔水層，也就是除霧層。除霧層常用的方法是填料式除霧，當然也有其它的除霧方式，如旋流板除霧裝置。

5、塔體頂部的出風口
經過層層洗滌之后的廢氣由與塔體頂部出風口連接的管道經玻璃鋼離心式風機排至大氣環境中。

上面介紹的就是常見的洗滌塔的內部結構，在具體使用的時候，需要參考實際情況來進行相應的調整。本公司主營各種不同的廢氣處理設備，除洗滌塔之外，還包括玻璃鋼水洗塔、酸霧吸收塔等其他設備，歡迎來電咨詢。
